Вариант 105 градусов¶
В этом варианте точка неподвижного кронштейна изменяет свое положение вместо 150+А рекомендуют 118+А.

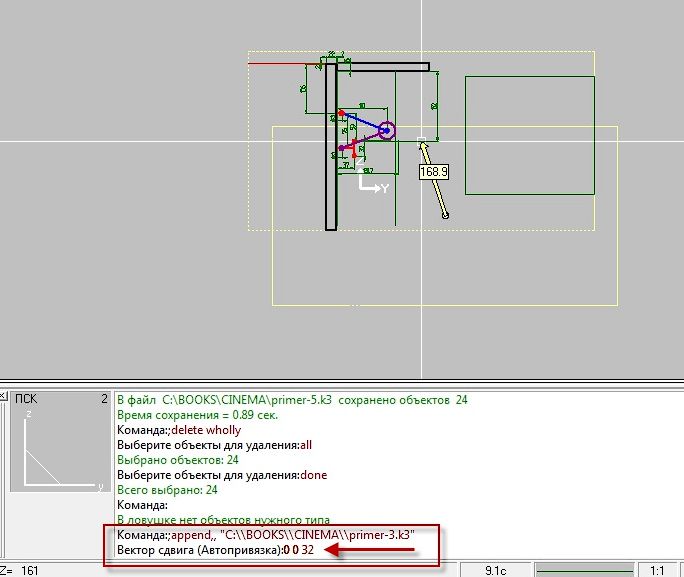

Разница составляет +32 мм по оси Z. Создадим новый файл и добавим в него файл с механизмом при этом точку установа сдвинем 0,0,32. После чего скорректируем прямоугольники имитирующие панели на вектор 0,0,-32.

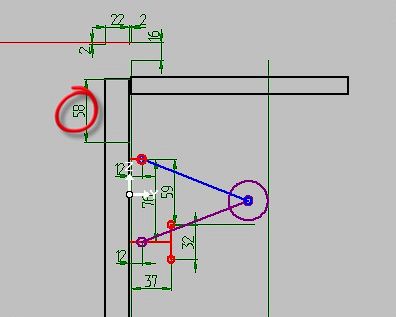

Как видно на следующем рисунке управляющая точка тоже сдвинулась на 32 мм и получился размер 58, а судя по схеме нам нужен 92.
Проделаем схожую процедуру с предыдущей частью и скорректируем управляющую точку на -34 по оси Z
Не забываем исключить прямоугольник имитирующий фасад из верхнего кронштейна
После чего возвращаем фасад на место в группу. И редактируем атрибут.
Я посмотрел повнимательнее на динамику и пришлось подкорректировать последнее движение по оси Y в -4 Что бы угол фасада не сталкивался с верхней панелью.
Кроме того, точка оси поворота не 106, а 108
Окончательный вариант
Scratch
Main
Control=2
Beg_time=0
Fin_time=100
Dir_time=1
MoveCount=2
Move0
LocalKey=1
MoveBeg=0
MoveEnd=100
MoveType=1
Axe1X=0
Axe1Y=0
Axe1Z=108 <---------
Axe2X=2
Axe2Y=0
Axe2Z=108 <----------
Angle=-105
Move1
LocalKey=1
MoveBeg=0
MoveEnd=100
MoveType=0
MoveX=0
MoveY=-4 <---------

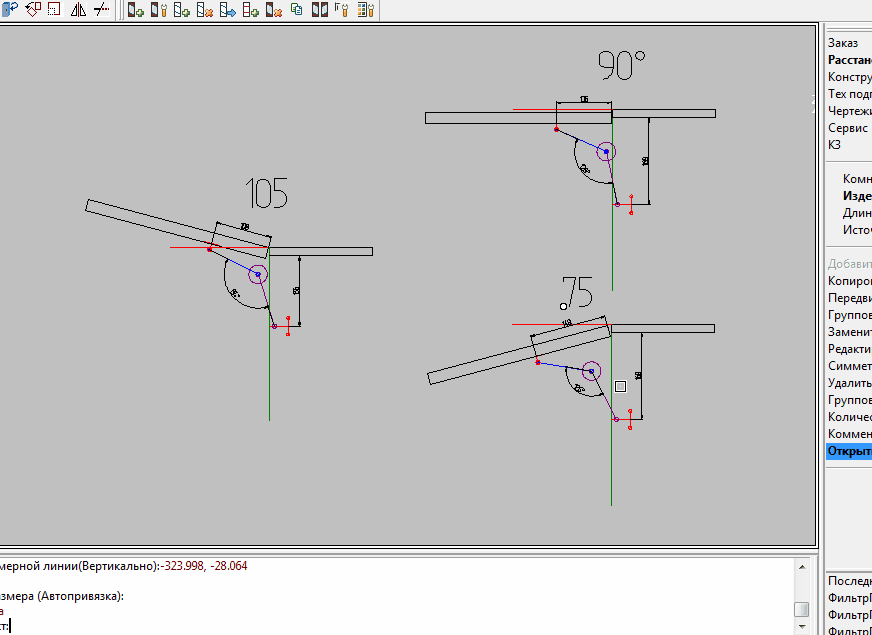

MoveZ=-21Результат для всех трех случаев
