Сложный объект¶

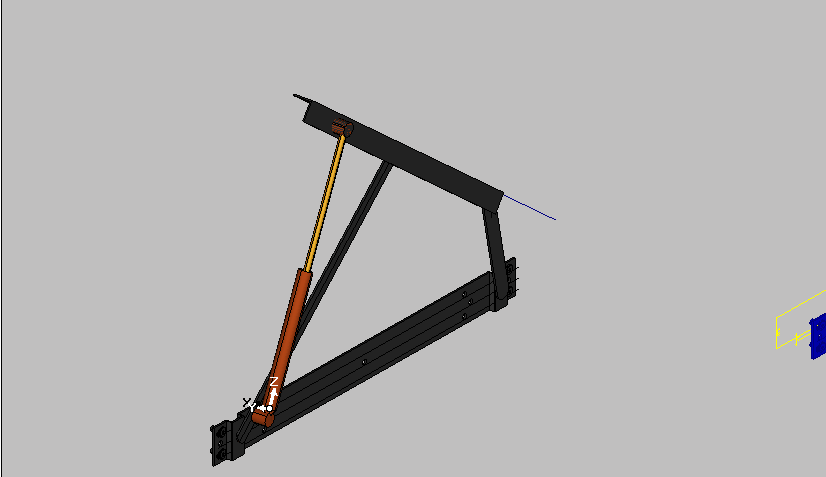

Ниже представлен подъёмный механизм для кровати.
Что бы построить такой, достаточно сложный объект, следует назначить три комплекта атрибутов Cinema
Рычажной трапеции, которая состоит из:
Базовой (неподвижной) планки;
Верхнего (подвижного) опорного уголка;
Заднего короткого рычага;
Переднего длинного рычага;
Газового лифта; (В который входит два подвижных зависимых элемента):
Шток;
Цилиндр;
Шток связан подвижной осью с верхним опорным уголком. А цилиндр установлен на передний рычаг.
Сложность в том, что у газового лифта нет фиксированной точки.

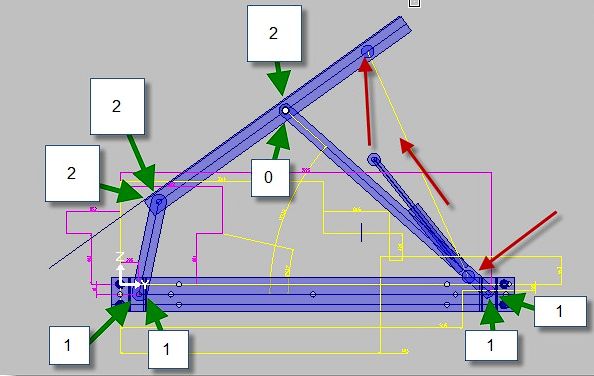

Типы точек на рычагах трапеции выглядят так
Красными стрелками показаны точки элементов газового лифта, которые не удается связать с точками рычажной трапеции. И для имитации работы газового лифта придется описывать эти элементы как самостоятельные объекты Control=0
